送紗器
MPF L

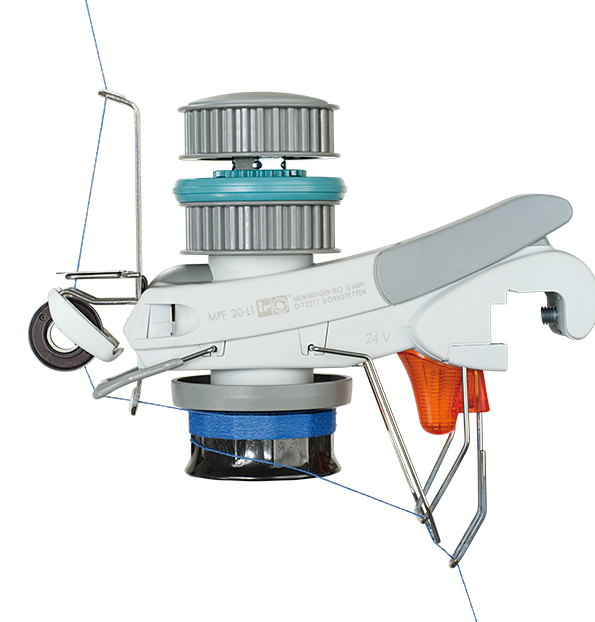

MPF L - 積極式送紗器
應用
MPF L - 積極式儲紗送紗器的入紗張力裝置有自潔作用的磁性張力碟和一體成型的抗磨損儲紗送紗輪為其特色。 其他特點包含內置防殘絲裝置和出紗張力可低到1 cN(厘牛頓)的出紗結構。
主要特點
- 好操作，維護便利性和具有抗磨損組件及超長使用周期
- 振動式的自潔預張力裝置防止非斷紗因素的停機并提高織機產能
- 磁性預張力盤片具有均一的夾紗張力 - 確保各路紗線預張力的同步性與穩定性

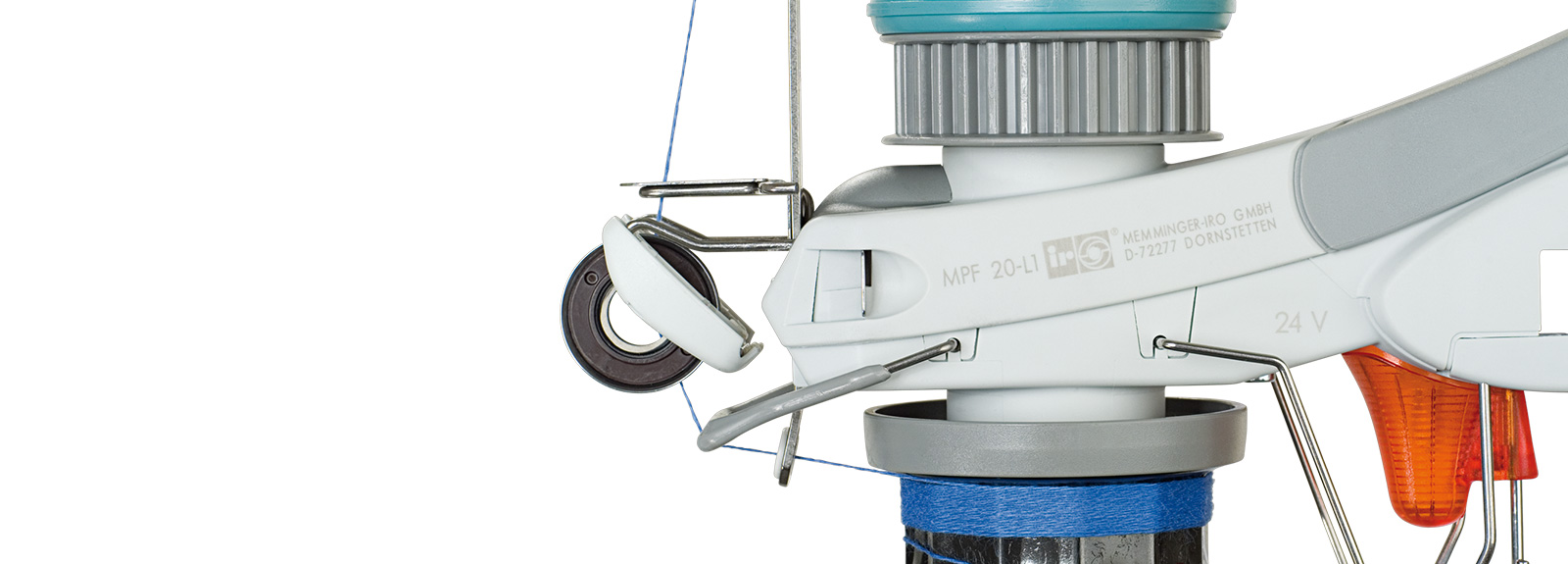

MPF L: 組件
振動張力裝置:
振動的張力碟與入紗成反向轉動。有效避免張力碟積聚臟污謂之自潔作用。
封閉的儲紗送紗輪:
這只封閉式的,抗磨損的儲紗送紗輪在處理多絲纖維紗時有防殘絲積聚功能。
內置式的防殘絲裝置:
在處理多絲纖維紗時毛細纖維絲會堆積在儲紗送紗輪上并妨礙平順喂紗。 使用者可選擇在織造短纖維紗時以平淺角度出紗而在多絲長纖維紗時已較陡峭的角度出紗來避免殘絲積聚。
入紗懸臂 (選配):
此一結構省略了裝置在送紗器上緣的入紗導臂使得更換皮帶時更快速方便。
1. 振動張力裝置
振動的張力碟與入紗成反向轉動。有效避免張力碟積聚臟污謂之自潔作用。
2. 封閉的儲紗送紗輪
這只封閉式的,抗磨損的儲紗送紗輪在處理多絲纖維紗時有防殘絲積聚功能。
3. 內置式的防殘絲裝置
在處理多絲纖維紗時毛細纖維絲會堆積在儲紗送紗輪上并妨礙平順喂紗。 使用者可選擇在織造短纖維紗時以平淺角度出紗而在多絲長纖維紗時已較陡峭的角度出紗來避免殘絲積聚。
4. 入紗懸臂 (選配)
此一結構省略了裝置在送紗器上緣的入紗導臂使得更換皮帶時更快速方便。
Technische Daten 技術資料
織機斷紗停機掣動回路額定電壓: | 12伏 或 24 伏 |
|---|---|
額定電流： | 60 毫安或50毫安 |
最低紗線張力 | 1 cN (厘牛頓) |
重量依型號而定 | 430 克到 660 克 |
Varianten型號
MPF LF
從MPF L衍生出MPF LF 型號，它是專為兼具恒定和變量紗線喂入功能需求所設計的。在磨擦模式時此送紗器可應用于脫圈組織和小提花組織。
Zubeh?r配件
單槽紗結過濾器
有0.2; 0.4; 0.5; 0.6; 0.8; 1.0和 1.2毫米 可供選配。
多槽式可調紗結過濾器
規格 0.4; 0.5; 0.6; 0.8; 1.0 和 1.2 毫米槽溝可供調整。
風管保持座
備有外徑8.0; 9.5 和 10.0 毫米可供選用。
進紗風管支座
進紗風管與送紗器傳動輪有開放空間，可快速更換傳動皮帶。
張力碟
兩款磁性張力碟提供不同的進紗線的預張力：
- 黑色磁力環: 高夾紗張力
- 紅色磁力環: 弱夾紗張力
連接電纜
雙蕊電纜為 MPF L 提供電氣接電。
