送紗器
SFE

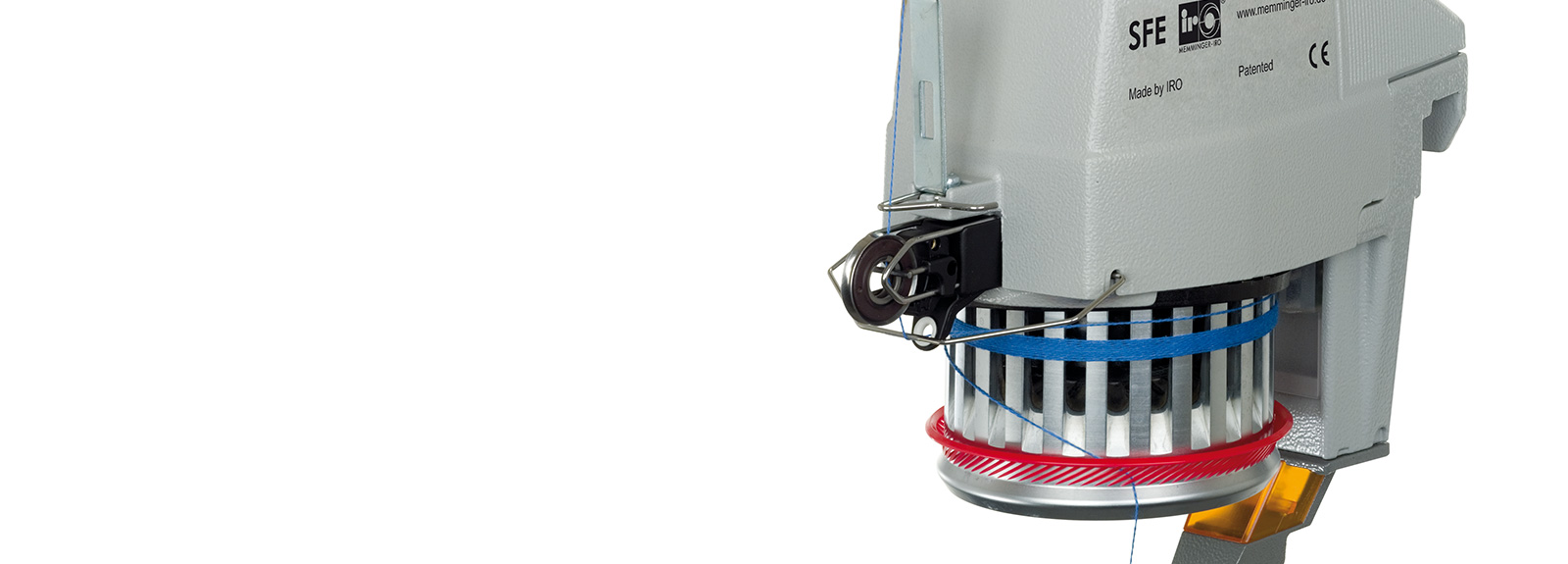

SFE - 儲存式送紗器
應用說明
SFE - 儲存式送紗器專為具有可變的紗線喂入需求的針織機所設計,在使用任何品種的紗都保證有正確的張力。 送紗器減少織物疵點的百分比也提高了織機效率。 微處理器控制馬達的速度。 傳感器監測儲紗輪紗線的儲存量并確保它的穩定性。 紗線的儲存量可依據紗線的品種粗細來設定。 各種規格的張力環可調節紗線張力。
特點
- 在送紗器與織口間有穩定的張力使得織物組織均勻。至于送紗器與紗統之間的不規則紗線張力影響不大
- 斷紗也不會脫布圈。因為送紗器的入紗傳感器和儲紗輪上的傳感器可防衛
- 織機的停機掣動控制也有助于減少疵布增加產能
- 儲存的紗圈不重迭。也不會形成結圈

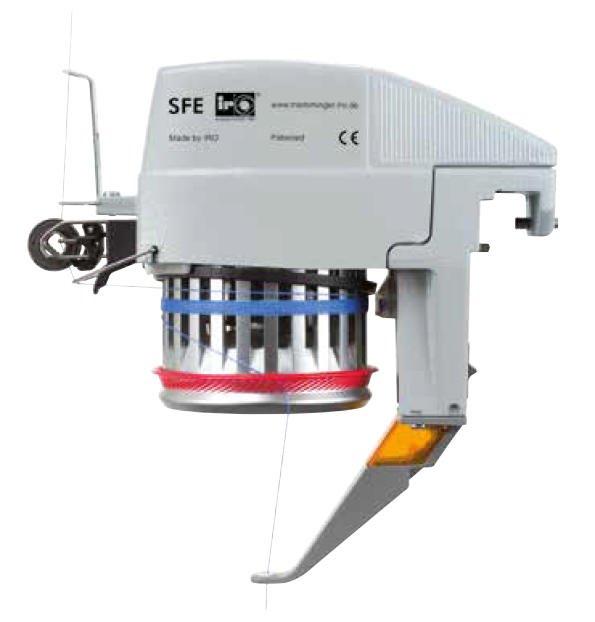

SFE: 組件
儲紗輪:
儲紗輪可以儲存最少量的紗圈并保證每個紗圈都有最理想的喂紗。
傳感器 (光纖光學模塊):
光纖光學模塊傳感器和送紗器的微處理器監控儲紗輪上的紗圈并調節馬達的速度來應付紗線的消耗。
張力環:
紗線張力是藉由張力環來調節。
振動式磁性張力裝置:
振動式張力裝置有一組磁性張力盤片來保持恒定的紗線預張力。持續轉動的張力碟有自潔功能。 它能預防非斷紗因素的停機。
出紗(下段)自停器 (選配):
可供應與SFE - 儲存式送紗器連成一體的出紗(下段)自停器。
1. 儲紗輪
儲紗輪可以儲存最少量的紗圈并保證每個紗圈都有最理想的喂紗。
2. 傳感器 (光纖光學模塊)
光纖光學模塊傳感器和送紗器的微處理器監控儲紗輪上的紗圈并調節馬達的速度來應付紗線的消耗。
3. 張力環
紗線張力是藉由張力環來調節.
4. 振動式磁性張力裝置
振動式張力裝置有一組磁性張力盤片來保持恒定的紗線預張力。持續轉動的張力碟有自潔功能。 它能預防非斷紗因素的停機.
5. 出紗(下段)自停器 (選配)
可供應與SFE - 儲存式送紗器連成一體的出紗(下段)自停器.
Technische Daten技術資料
電壓 | 3 相 42 伏 +/- 10%, 50/60 赫 |
|---|---|
最大電流 / 每相: | 1,41 安培 |
平均電流 / 每相: | 0,75 安培 |
最大功率: | 100 伏安 |
平均功率: | 55 伏安 |
最大喂紗率: | 500 米/每分鐘 |
紗線范圍: | 83 – 2500 dtex分特 |
重量: | 2.61 公斤 |
Varianten版本
SFE 搭配出紗停車裝置
Zubeh?r附件
紗結過濾器
有0.4; 0.5; 0.6; 0.8; 1.0和 1.2毫米 可供選配。
選用風管支撐座
備有外徑8.0; 9.5和 10.0 毫米可供選用。
張力圈
下列張力圈可供選用:
- 紅色
- 黑色
- 棕色
- 藍色
- 綠色
- 黃色
張力圈支撐座
當SFE使用特殊紗種SFE有時可能需要按裝一個張力圈支撐座，它可使張力圈保持在正確位置,并確保紗線不會將張力圈撥離。
出紗張力器
在橫機上使用SFE送紗器，按裝一組出紗張力器有其必要性，紗線在脫離送紗器至喂紗嘴之間的張力可依需求調整。
連接電纜
四蕊電纜為SFE 提供電氣接電。
