送紗器
MSF 3

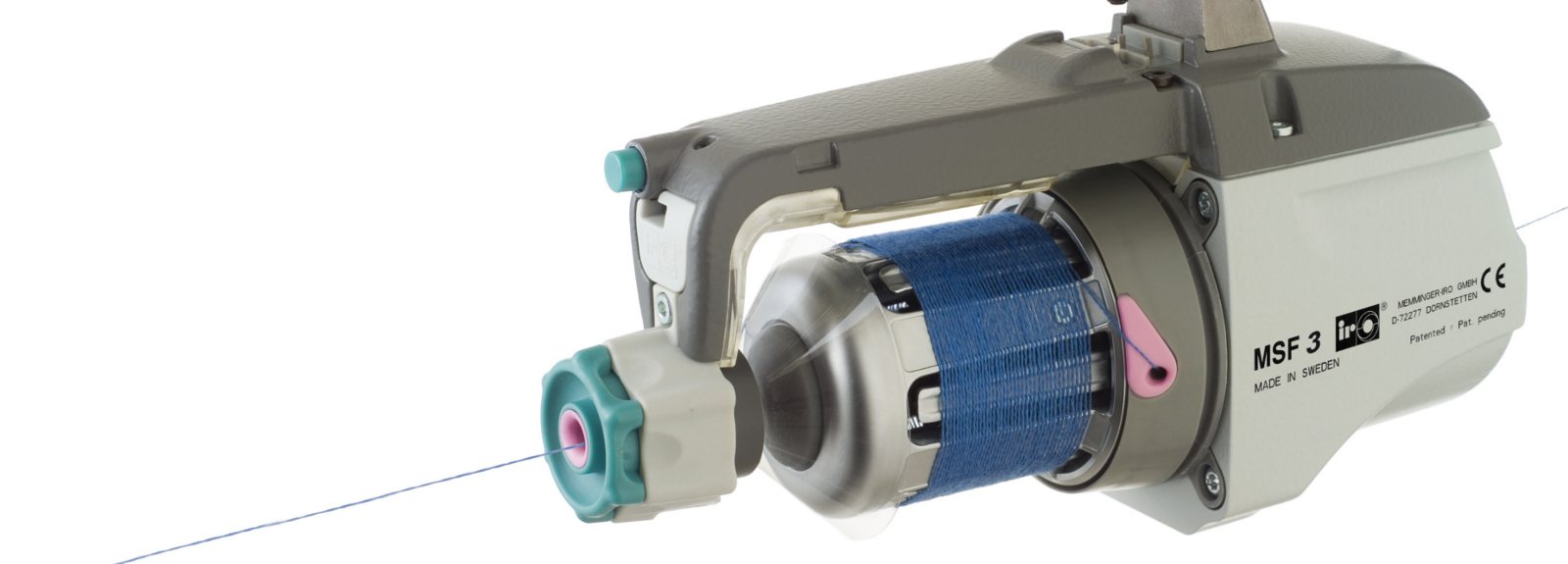

MSF 3 - 儲存式送紗器
應用說明
MSF 3 儲存式送紗器具有一個固定式的儲紗軸和一具紗線卷繞傳遞系統. 它設計為提供針織機和襪機在紗線喂入有恒定喂紗和變量喂紗功能.
在儲紗軸上的紗線卷繞傳遞系統確保紗線能持續傳遞并將儲存的紗圈以分圈的型態卷繞在儲紗軸上 提供持續而完美的紗線儲存程序. 新開發并具有專利可無段微調的磁性張力裝置確保出紗端的紗線保持恒定的張力. 送紗器以強力直流無碳刷馬達由微處理機的控制下驅動. 新開發的傳感系統監測同時計算平均的紗線消耗并據以調節馬達速度
特點
- 提升織機效率，降低布疵
- 在卷線軸上紗線的監控,運用非接觸式的傳感器監測并計算紗速
- 儲紗軸上前后相鄰1毫米的分紗圈可避免紗線喂紗時的阻礙。

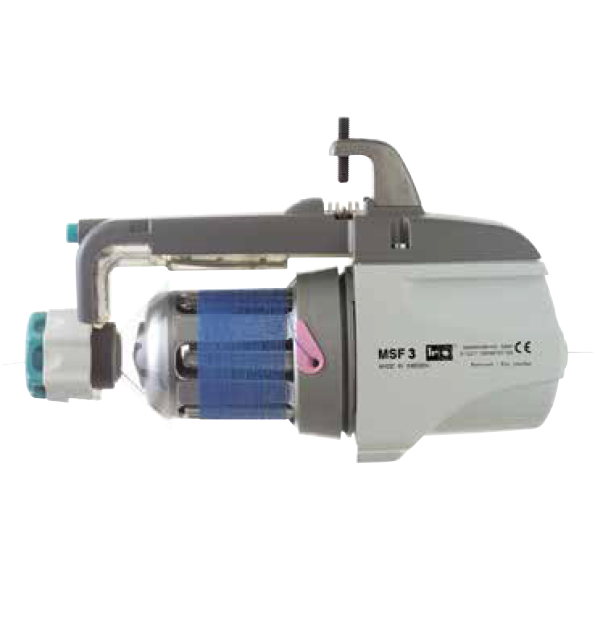

MSF 3: 組件
儲紗軸:
有效的紗圈分離使它更適合處理各種紗線.固定的儲紗軸可防止額外的紗線卷繞
傳感器:
傳感器控制入紗儲存,(A)在儲紗軸的喂入率(B)和紗速 (C)儲存式送紗器持續性轉動沒有瞬間啟動與停止的問題。傳感器因具備非接觸式的設計得以避免電壓凸波變化。.
磁性張力裝置:
磁性張力裝置確保恒定的出紗喂入張力。恒定而均勻的張力.
1. 儲紗軸
有效的紗圈分離使它更適合處理各種紗線.固定的儲紗軸可防止額外的紗線卷繞.
2. 傳感器
傳感器控制入紗儲存,(A)在儲紗軸的喂入率(B)和紗速 (C)儲存式送紗器持續性轉動沒有瞬間啟動與停止的問題。傳感器因具備非接觸式的設計得以避免電壓凸波變化。
3. 磁性張力裝置
磁性張力裝置確保恒定的出紗喂入張力。恒定而均勻的張力.
Technische Daten技術資料
電壓: | 57伏直流 |
|---|---|
電流: | 0.44 安培(依應用而定) |
最大功率: | 85 伏安(在1100米/每分鐘和100厘牛頓入紗張力) |
平均功率: | 25 伏安(依應用而定) |
紗支范圍: | 17 – 500 dtex分特 |
最大喂紗速率: | 1,100 米/每分鐘 |
重量: | 1.9 公斤 |
Varianten版本
MSF 3 搭配機構式出紗停車裝置
MSF 3 搭配電子式出紗停車裝置
Zubeh?r附件
入紗預張力裝置含瓷眼
入紗預張力裝置含風管支撐座
入紗預張力裝置含瓷眼及紗結過濾器
